Palletcube
Palettenvermessung
Die innovative Palettenvermessung
Bei der Lagerung und Beförderung von Paletten ist nicht nur das Gewicht relevant. Auf das genaue Volumen und die Abmessungen kommt es an. Unser Palettenvermessungssystem palletcube lässt sich nahtlos in bestehende Systeme integrieren und optimiert so Ihren Warenein- und Warenausgang sowie Ihre Versand- und Lagerlogistik – schnell, kostengünstig und präzise.
KOMPAKT UND VIELSEITIG

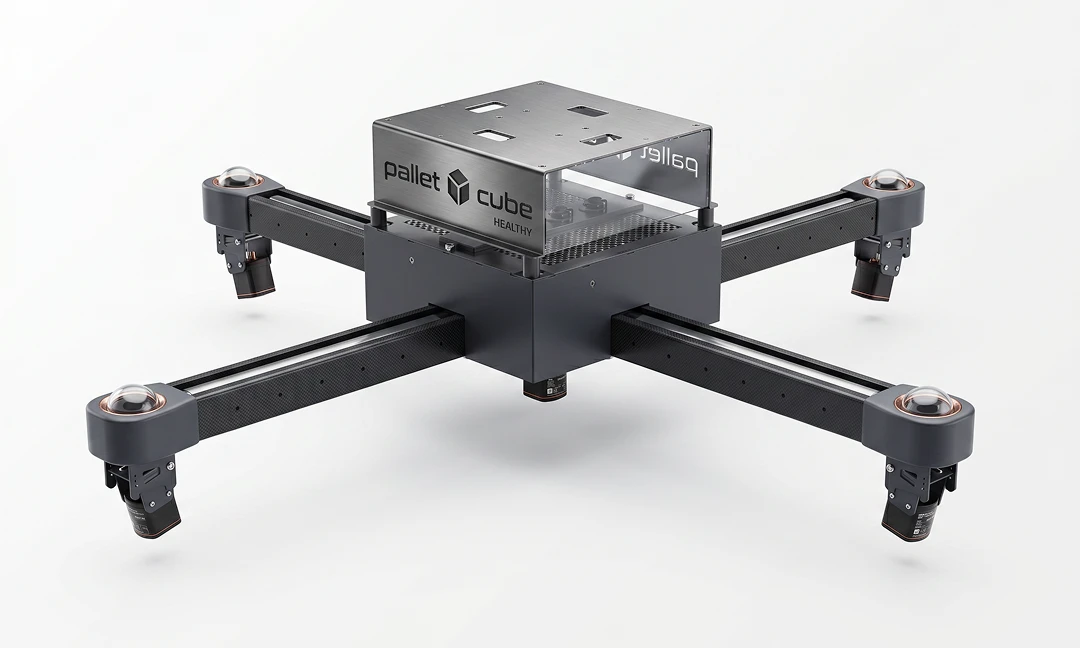

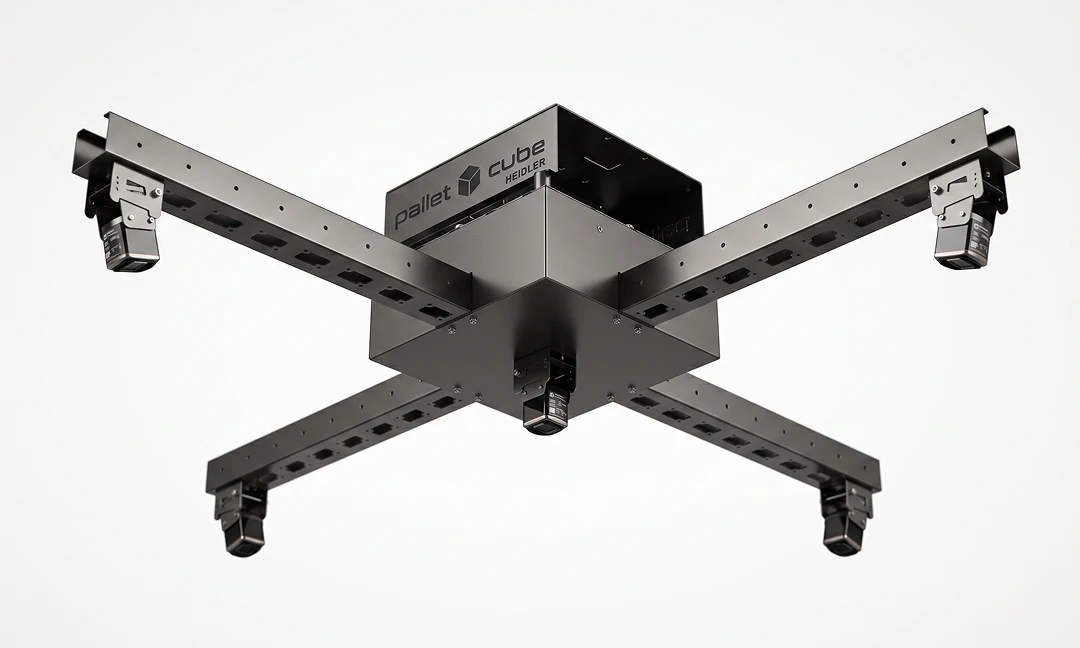

Der Volumenscanner palletcube ist ein kompaktes System (215 × 215 cm) zur Vermessung von EU- bis Industriepaletten. Das Packgut wird in einem definierten Messbereich (z. B. Bodenwaage) platziert und mittels der 5 integrierten 3D-ToF-Sensoren von allen Seiten erfasst und vermessen.
Optional kann der palletcube um eine beliebige Anzahl IP-Kameras erweitert werden, um eine gleichzeitige Foto-Dokumentation der Messobjekte zu ermöglichen.

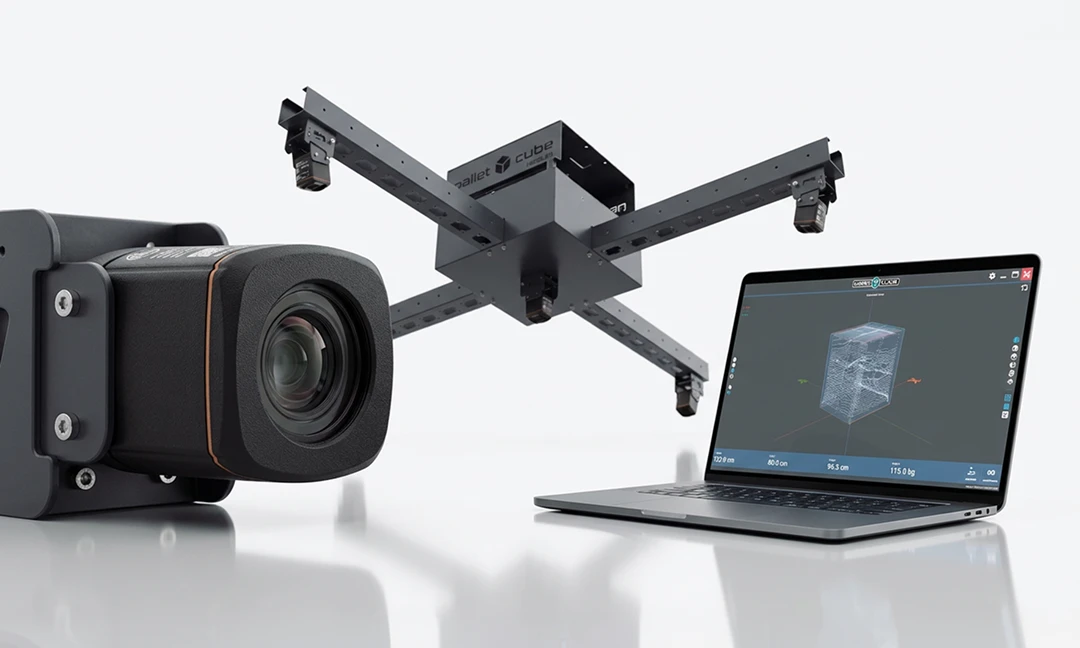

Unser All-In-One System
Der palletcube beinhaltet alle zur Messung erforderlichen Hardwarekomponenten. Auch ein Industrie-PC mit Microsoft Windows 10 IoT Enterprise ist integriert.
Dieser abgesicherte Kioskmodus in Kombination mit einer zentralisierten Kommunikation bildet somit ein in sich geschlossenes System. Das erhöht die Sicherheit des Systems und reduziert gleichzeitig den Overhead bei der Kommunikation.
High-Speed-360°-Erfassung

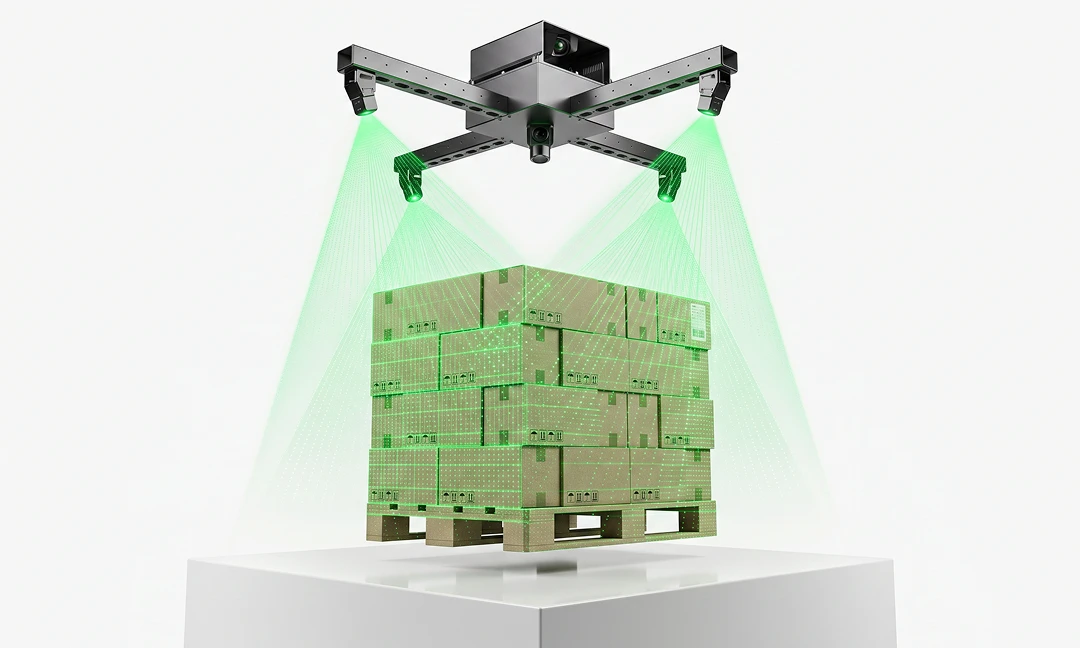

Der Volumenscanner palletcube ermittelt die Konturen mittels ToF-Sensoren in 360° um das Messobjekt. Die daraus resultierenden 3D-Informationen werden analysiert und die Abmessungen unabhängig der Lage ermittelt.
Der gesamte Prozess nimmt dabei nur wenige Sekunden in Anspruch.

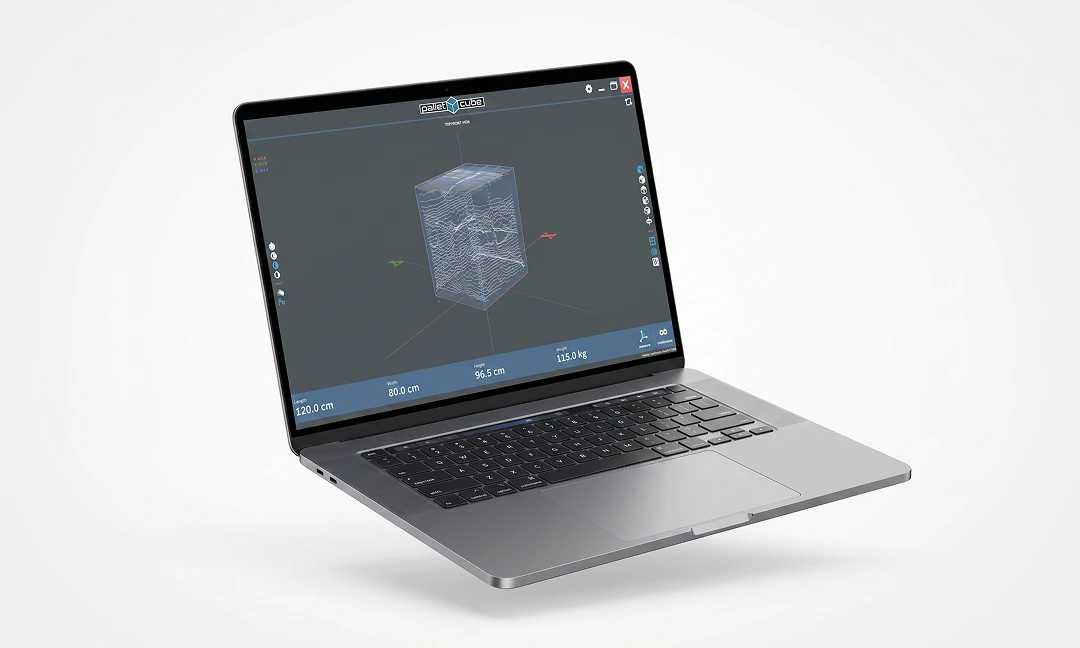

Integrierte Software
Dem palletcube stehen wahlweise eine grafische Benutzeroberfläche oder ein Schnittstellendienst für die externe Ansteuerung zur Verfügung.
Beide Optionen bieten eine Vielzahl unterschiedlicher und flexibel konfigurierbarer Schnittstellen, darunter: SOAP, REST, SAP/RFC u. v. m.
Wartungsfrei
Da die Konstruktion des palletcube nicht auf beweglichen/mechanischen Bauteilen basiert, entsteht auch kein regelmäßiger Wartungsaufwand wie z. B. Schmierung von Lagern, Justieren von Antriebssträngen etc.
Alle palletcube Komponenten wurden ausschließlich für den Einsatz in der Industrie konzipiert. So ist z. B. der Arbeitstemperaturbereich optimal für den Betrieb in Lagerhallen ausgelegt.

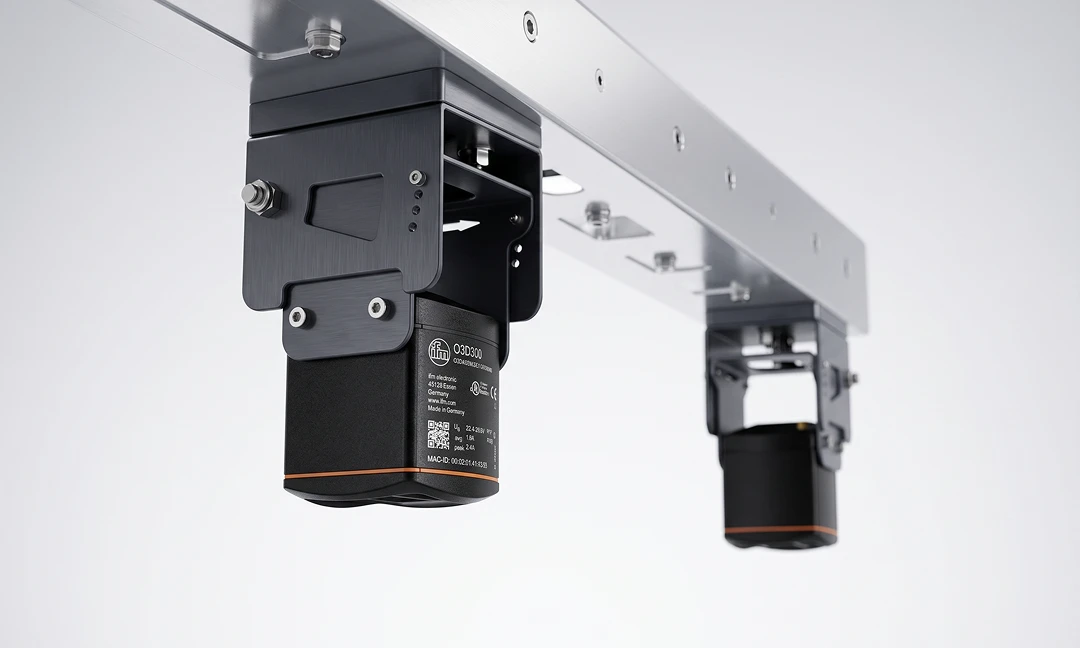

HIGH-END-3D-TOF-KAMERAS
Die wartungsfreien High-End-3D-ToF-Sensoren ermöglichen eine 360°-Erfassung des Messbereichs im Infrarot-Spektrum und arbeiten ohne Laser oder mechanische Schwenkspiegel.
Sie unterliegen daher keiner Laser-Schutzklasse. Die Sensoren erstellen mehrere 3D-Aufnahmen mit unterschiedlichen Belichtungszeiten im Bruchteil einer Sekunde.
Die Montageoptionen des palletcube

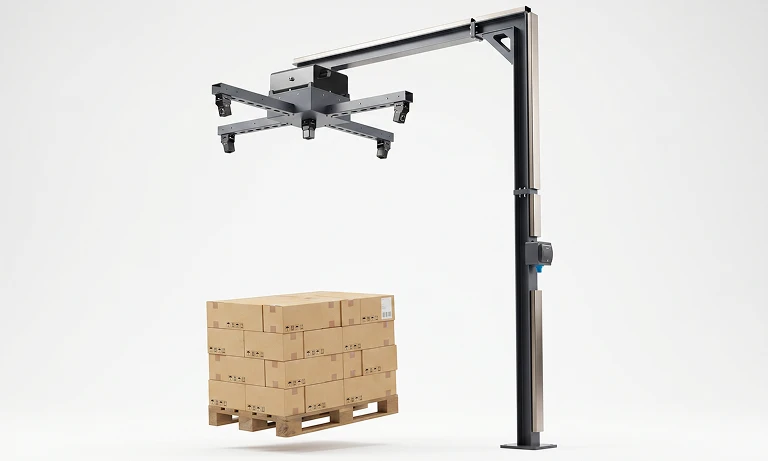

Standfuß
Da der Standfuß nur einen Bezugspunkt zum Boden hat, bleibt stets eine freie Durchfahrt für Gabelstapler und andere Flurförderfahrzeuge gewährleistet. Der Standfuß kann mit 60 cm Abstand zu einer Wand montiert werden. Das System hat inkl. Standfuß Abmessungen von 350 × 215 × 370 cm (L × B × H), wobei die Höhe variabel ist. Es muss hierbei ein Mindestabstand zum Messobjekt von lediglich 1 Meter eingehalten werden.

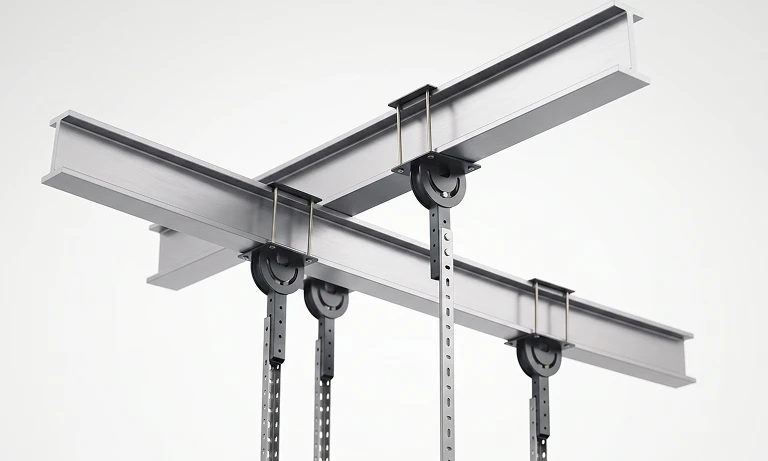

Flexible Deckenhalterung
Die Deckenhalterung besteht wahlweise aus einer Klemmvorrichtung für Stahlträger oder einer Direktmontagevorrichtung für massive (Beton-)Decken. Die Vorrichtungen sind in einem Neigungswinkel von –90° bis 90° frei einstellbar und haben Abmessungen von 215 × 215 cm. Die Höhe des Systems inkl. Deckenhalterung ist variabel. Außerdem muss ein Mindestabstand zum Messobjekt von lediglich 1 Meter eingehalten werden. Zusätzliche Schwingungsdämpfer absorbieren die Vibrationen der Träger.
Anwendungsgebiete des palletcube
- Im Wareneingang zur Ermittlung des optimalen Lagerplatzes
- Im Warenausgang zur Planung des Laderaums
- Zur Ermittlung des besten Spediteurs
- Zur Kontrolle der Abmessungsdaten im Speditionsdepot
- Zur Übergabe der Daten an den Transportdienstleister
